Miért van szükség a félvezető kerámia alkatrészek magas költségű megmunkálás utáni tisztítására?

2026-06-12

Még akkor sem, ha a félvezető precíziós kerámia alkatrészek (például alumínium-oxid (Al2O3), szilícium-nitrid (Si3N4) és szilícium-karbid (SiC)) tükörszerű felületet érnek el a precíziós megmunkálás után, nem helyezhetők be közvetlenül a szeletmag-gyártó berendezésekbe (pl.

Ehelyett egy hihetetlenül bonyolult és költséges ultra-tiszta tisztítási folyamaton kell keresztülmenniük. Ezt a követelményt nemcsak a félvezetőipar „zéró tolerancia” politikája vezérli az ostyaszennyeződésre vonatkozóan, hanem a fejlett kerámiák egyedi mikroszerkezeti jellemzői – nevezetesen a rideg természete és a benne rejlő porozitás – is. Ez a cikk részletesen bemutatja a félvezető kerámia tisztításának magas költségei mögött meghúzódó fő okokat és technikai akadályokat.

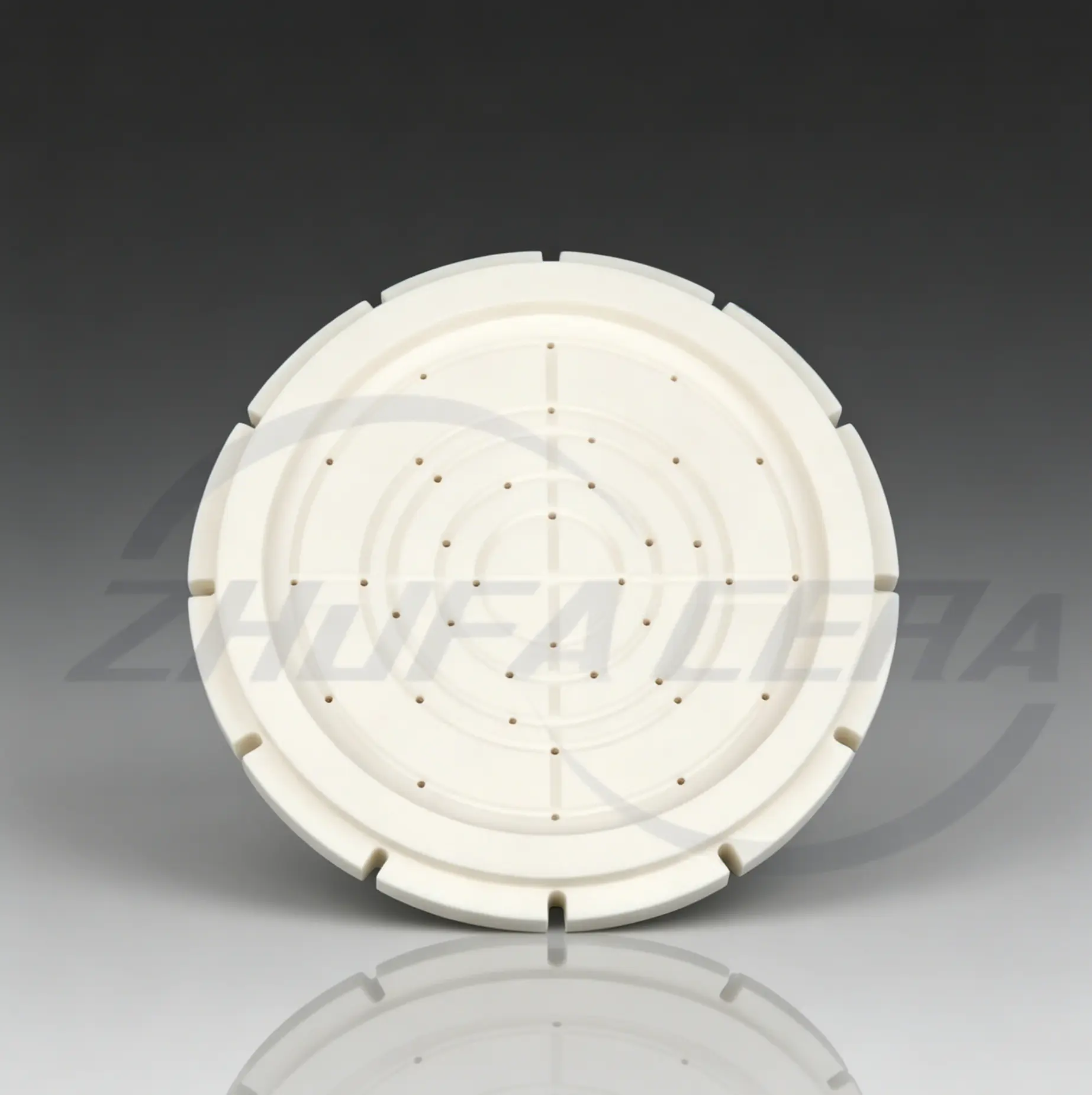

Reprezentatív félvezető kerámia alkatrészek

A "mikroszkópikus maradványok" veszélye

A fejlett csomóponti lapkagyártásnál (pl. 3 nm, 5 nm) még a nanométer alatti fizikai vagy kémiai szennyeződés is katasztrofális termésveszteséghez vezethet. A szabványos megmunkálási eljárások – mint például az esztergálás, marás, köszörülés és polírozás – három elsődleges típusú kritikus szennyeződést hagynak maguk után a kerámia felületen:

Átmeneti fémionok (a legvégzetesebb): A keményfém vágószerszámok kopása és a szerelvényekkel való érintkezés fémionokat, például réz (Cu), vas (Fe), króm (Cr) és nikkel (Ni) bevitelét eredményezi. Ha ezek az ionok a vákuumkamrában elpárolognak és a szilícium hordozóba diffundálnak, rontják a félvezető eszközök elektromos teljesítményét, súlyos szivárgási áramot vagy dielektromos törést okozva.
Vegyi és szerves közepes maradékok: A megmunkálási folyadékok, polírozó paszták, rozsdamegelőző olajok és hűtőfolyadékok összetett makromolekuláris szerves anyagokat hagynak maguk után. Amikor egy folyamatkamra nagy vákuumú, nagy intenzitású plazmakörnyezetének vannak kitéve, ezek a szerves anyagok gyorsan távoznak a gázból. Ez destabilizálja a kamra vákuumszintjét, és keresztszennyezi a teljes ostyafeldolgozási környezetet.
Szub-mikron részecskék: A megmunkálás során természetesen finom kerámia törmelékek és mikroporok keletkeznek. Még egy szelet felületére eső 0,1 mikronos (µm) részecske is blokkolhatja a precíz fotolitográfiai áramköröket, végzetes optikai árnyékokat vagy elektromos rövidzárlatokat okozva.

Anyagjellemzők: porozitás és törékeny mikrorepedés

A hagyományos fémekkel ellentétben a fejlett kerámiák olyan belső mikroszerkezeti tulajdonságokkal rendelkeznek, amelyek miatt nagyon hajlamosak a szennyeződések befogására.

Mikroporozitás és kapilláris hatás

Még a nagy sűrűségű izosztatikus préselés (CIP) vagy a forrópréselés (HP) szinterezés esetén is elkerülhetetlenül megmaradnak a mikroüregek a kerámia szemcsehatárain és felületein. A mechanikai megmunkálás nagy nyomása alatt a forgácsolófolyadékok és olajok mélyen ezekbe a mikropórusokba kerülnek intenzív kapilláris erők hatására. A hagyományos felületi öblítés csak a felületes szennyeződéseket távolítja el; a pórusok mélyén megrekedt szennyeződések később folyamatosan kiszivárognak a nagyvákuumú, magas hőmérsékletű szerszámműveletek során.

Stressz és mikrorepedések megmunkálása

Az ipari kerámiák rendkívüli keménysége és törékenysége miatt a mechanikai anyageltávolítás (különösen a csiszolás és polírozás) mikrorepesztésen alapul. Ez a mikron alatti, felszín alatti mikrorepedések hálózatát hagyja maga mögött. Ezek a mikrorepedések ideális zsebekként szolgálnak az apró részecskék rögzítéséhez. Ezenkívül a félvezető feldolgozás gyors termikus ciklusa során ezek a repedések kitágulnak és összehúzódnak, és úgy működnek, mint egy "harmonyító", amely folyamatosan kiszorítja a csapdába esett szennyező ionokat a kamrába.

Költséghajtók: a folyamat és a gazdasági akadályok lebontása

A félvezető minőségű tisztítás az ultratiszta vegyszer-felhasználás, a szigorú környezetvédelmi ellenőrzések és a tőkeigényes metrológia kombinációjával indokolja magas költségeit.

Tisztítási fázis	Alapfolyamatok és műszaki követelmények	Költséghajtó elemzés
1. Szerves és oldószeres zsírtalanítás	Többlépcsős, többfrekvenciás ultrahangos tisztítás ultra-nagy tisztaságú (UHP) szerves oldószerek (pl. IPA, aceton) vagy csúcsminőségű felületaktív anyagok felhasználásával.	• Erősen illékony, elektronikus minőségű vegyszerek tömeges fogyasztása. • Jelentős tőkebefektetés robbanásbiztos rendszerekbe és oldószervisszanyerő berendezésekbe.
2. Mély szervetlen savas maratás	UHP erős savak kevert készítményei a kerámia felületi réteg mikromaratására, a mélyen beágyazott fémionok erőszakos feloldására anélkül, hogy a mikron szintű mérettűréseket veszélyeztetnék.	• UP-S / UP-SS minőségű (elektronikus minőségű) savakat igényel, amelyek több tucatszor drágábbak, mint az ipari megfelelői. • Rendkívül precíz, automatizált hardvert igényel a savhőmérséklet és a tartózkodási idő szabályozásához.
3. Ultra-Pure Water (UPW) öblítés	Többlépcsős, lépcsőzetes túlfolyó öblítés UPW-vel, 18,2 MΩ·cm ellenállással, addig folytatva, amíg a kifolyó víz vezetőképessége el nem éri a szigorú alapértékeket.	• Magas közüzemi költségek: 18,2 MΩ·cm víz előállításához kiterjedt többlépcsős RO (fordított ozmózis) és nukleáris minőségű ioncserélő gyantára van szükség. • Nagy vízmennyiség és magas villamosenergia-fogyasztás.
4. Környezetvédelmi ellenőrzés és metrológia	Minden végső tisztítást, nagy tisztaságú N₂ szárítást és kétrétegű antisztatikus vákuumcsomagolást 10. osztályú (ISO 4) tisztatérben kell végezni. A kész alkatrészek szigorú ICP-MS és SEM mintavételen esnek át.	• Hatalmas napi üzemeltetési és energiaköltségek a Class 10 HVAC és ULPA szűrőrendszereknél. • Az elemző műszerek (pl. ICP-MS, SEM) több millió dolláros értékcsökkenési és karbantartási költségei.

Mechanikai megmunkálás megoldja a geometriai formák és mérettűrések kerámia komponensből.

Ultra-Clean Tisztítás garantálja az alkatrészt felületi tisztaság és kémiai stabilitás.

Következtetés és kereskedelmi érték

Ha egy gyártó megpróbálja megkerülni vagy levágni ezt a költséges tisztítási folyamatot, akkor egy érintetlen megjelenésű kerámia alkatrész krónikus szennyeződési forrásként fog működni, miután beszerelték egy több millió dolláros folyamatkamrába. Az ebből eredő szennyeződés azonnal selejtezhet egy teljes tétel nagy értékű 12 hüvelykes ostyát, ami több százezer dollárba kerül.

Ezért a nagy költségű félvezető ultra-tiszta tisztítás nem választható utófeldolgozási kozmetikai lépés – ez egy kritikus, nem alku tárgya. kockázatcsökkentési és minőségbiztosítási kötvény a szigorú félvezető ellátási láncon belül.
